بررسی انواع ریموتهای رادیویی

1/5 - (1 امتیاز)
در حال بارگذاری پخش کننده...

انواع ریموتهای رادیویی

توی این مقاله میخوایم انواع ریموتهای رادیویی توی بازار رو بررسی کنیم.

فرکانس کاری ریموتهای رادیویی 315  یا 433 مگاهرتز هست که با توجه به فرکانس کاری گیرنده

و خود گیرنده باید ریموت مورد نظر رو انتخاب کنیم.

به طور کلی سه دسته ریموت داریم:

  1. Fix Code
  2. Learn Code
  3. Rolling Code



ریموتهای رادیویی فیکس کد:

یک نمونه ریموت فیکس کد (انواع ریموتهای رادیویی)
یک نمونه ریموت فیکس کد





برای اینکه ریموت برای گیرنده قابل شناسایی باشه پین‌های آدرس ریموت باید با پین های آدرس گیرنده یکی باشه.

در تصویر زیر یه نمونه ریموت که پین آدرس اون بصورت لحیمی هست رو مشاهده میکنید.



ریموت با پین آدرس لحیمی (انواع ریموتهای رادیویی)
ریموت با پین آدرس لحیمی



همچنین نوع دیگر این ریموت ها با پین آدرس دیپ سویچ موجود هستند.

ریموت با پین آدرس دیپ سویچ(انواع ریموتهای رادیویی)
ریموت با پین آدرس دیپ سویچ







پین های آدرس گیرنده (انواع ریموتهای رادیویی)
پین های آدرس گیرنده

همونطور که گفتیم پین های آدرس گیرنده رادیویی با ریموت باید مچ باشه.

از جمله مشکلات ریموتهای فیکس کد امنیت بسیار پایین اونها هستش یعنی اگه یه نفر به ریموت شما دسترسی داشته باشه براحتی میتونه آدرسشو کپی کنه.

ریموتهای رادیویی

ریموتهای رادیویی لرن کد:

با ورود ریموت کنترلرهای لرن کد این مشکل تا حد زیادی رفع شد.

این ریموتها از آیسی ev1527 استفاده میکنن. این آیسی برای رمزگذاری روی پالسهای خروجی کاربرد داره.

هرکدوم از این ریموتها آدرس منحصر به فرد خودشو داره و برای کار کردن باید به گیرنده معرفی یا اصطلاحا لِرن (learn) بشه.



قطار پالس خروجی آیسی ev1527
قطار پالس خروجی آیسی ev1527

تصویر بالا مربوط به قطار پالس خروجی آیسی هست.

این شکل بیانگر این هست که خروجی آیسی یک قطار پالس 24 بیتی هست که 20 بیت اول مربوط به آدرس آیسی و 4 بیت پایانی مربوط به وضعیت کلیدهاست.

شرکت سازنده 20 بیت اول رو توی هر آیسی متفاوت گذاشته پس در نتیجه هیچوقت بیتهای آدرس دو آیسی شبیه به هم نمیشن.

برای شناسایی ریموتهای لرن کد به گیرنده به مدار میکروکنترلی احتیاج داریم. این میکرو باید بتونه آدرس ریموت رو تشخیص بده و داخل خودش ذخیره بکنه.

و در نتیجه به این صورت ریموت برای میکرو قابل شناسایی خواهد بود.

برای این منظور روی بردهای گیرنده معمولا یه میکروسوئیچ وجود داره که با فشردن کلید بعد از زمان معینی برد آماده دریافت سیگنال از طرف فرستنده میشه.

وقتی گیرنده سیگنال رو دریافت کرد، آدرس سیگنال جداسازی میشه و درون حافظه میکرو ذخیره میشه.

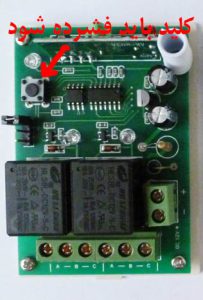

برد گیرنده و میکروسوئیچ روی آن

برد گیرنده و میکروسوئیچ روی آن

توی ریموتهای مبتنی بر آیسی ev1527 امنیت تا حد زیادی تامین شده بود تا اینکه ریموتهای بلوتوثی که قابلیت کپی برداری از لرن کد رو داشتن پیدا شدن.

در ریموتهای بلوتوثی ریموت هدف رو کنار ریموت بلوتوثی قرار میدیم و دکمه مورد نظر رو اول با ریموت هدف و بعد همون دکمه رو با ریموت بلوتوثی فشار میدیم و نگه میداریم.

بعد از چند ثانیه که چراغ چشمک زن بلوتوثی ثابت شد کپی انجام میشه.



 رولینگ کد:

یک نمونه ریموت رولینگ کد
یک نمونه ریموت رولینگ کد





برای حل مشکل امنیتی شرکت میکروچیپ یک آیسی به شماره HC301 به بازار عرضه کرد.

ریموت کنترلرهای مبتنی بر این آیسی به ریموتهای رولینگ کد معروف شدن.

توی این آیسی ها با هربار فشرده شدن ریموت آیسی با توجه به الگوریتمی که داره تغییر میکنه و ریموتهایی که از این آیسی استفاده میکنن قابل کپی شدن نیستن.

ریموت های دزدگیر اتومبیل از این نوع هستند.



ریموتهای رادیویی
